Назначение и применение

Станки предназначены для точной и высокопродуктивной обработки:

коробчатых и плоских деталей из стали, серого чугуна и различных сплавов;
для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.

Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина.

Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости.

Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.

Область применения

Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Характеристики

Общие характеристики

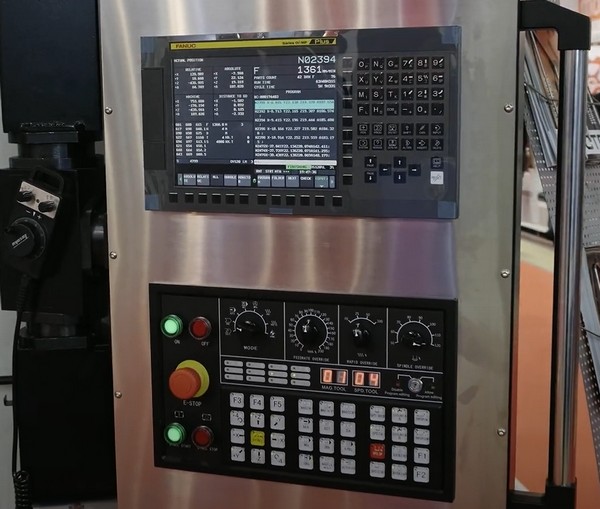

Система ЧПУ
Fanuc
Размер стола, мм
630 x 630
Макс. размер детали, мм
1500 x 900
Макс. нагрузка, кг
1200
Мощность мотора поворота стола, кВт
3
Размер Т-образного паза, мм
100 x 18 x 5
Потребляемая мощность, кВт
35
Расход воздуха, Mpa’ л/ мин
0,6' 500
Давление воздуха, кг/см
6
Макс. скорость вращения стола, об/мин
11
Тормозное усилие, кг/м
4000
Количество паллет, шт.
1
Объём бака СОЖ, л
150 - 180

Точностные параметры

Точность позиционирования, мм
0,008
Повторяемость, мм
0,005
Точность индексации поворотного стола, с

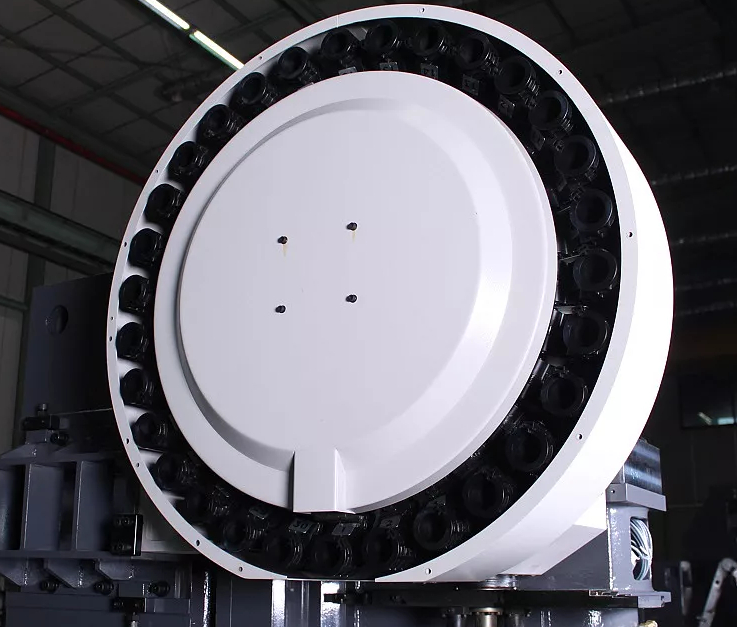

Инструментальный магазин

Диаметр инструмента (макс.), мм
112
Длина инструмента (макс.), мм
350
Время смены инструмента, сек.
3, 1
Вес инструмента (макс.), кг
15
Кол-во инструмента магазина, шт
24 (40, 60 опция)
Давление воздуха, кг/см2
5 - 6
Максимальный диаметр инструмента при пустых соседних гнездах, мм
200

Габаритные размеры

Длина, мм
4400
Ширина, мм
4260
Высота, мм
3300
Вес, кг
16 000

Перемещения

По оси X, мм
1000
По оси Y, мм
800
По оси Z, мм
800
Расстояние от центра шпинделя до поверхности стола, мм
120 - 930
Расстояние от центра стола до поверхности шпинделя, мм
130 - 930
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
24 / 24 / 24
Скорость подачи (X/Y/Z), мм/мин
6000
Ширина роликовых направляющих по осям X/Y/Z, мм
45 / 45 / 45
Диаметр ШВП, мм
50

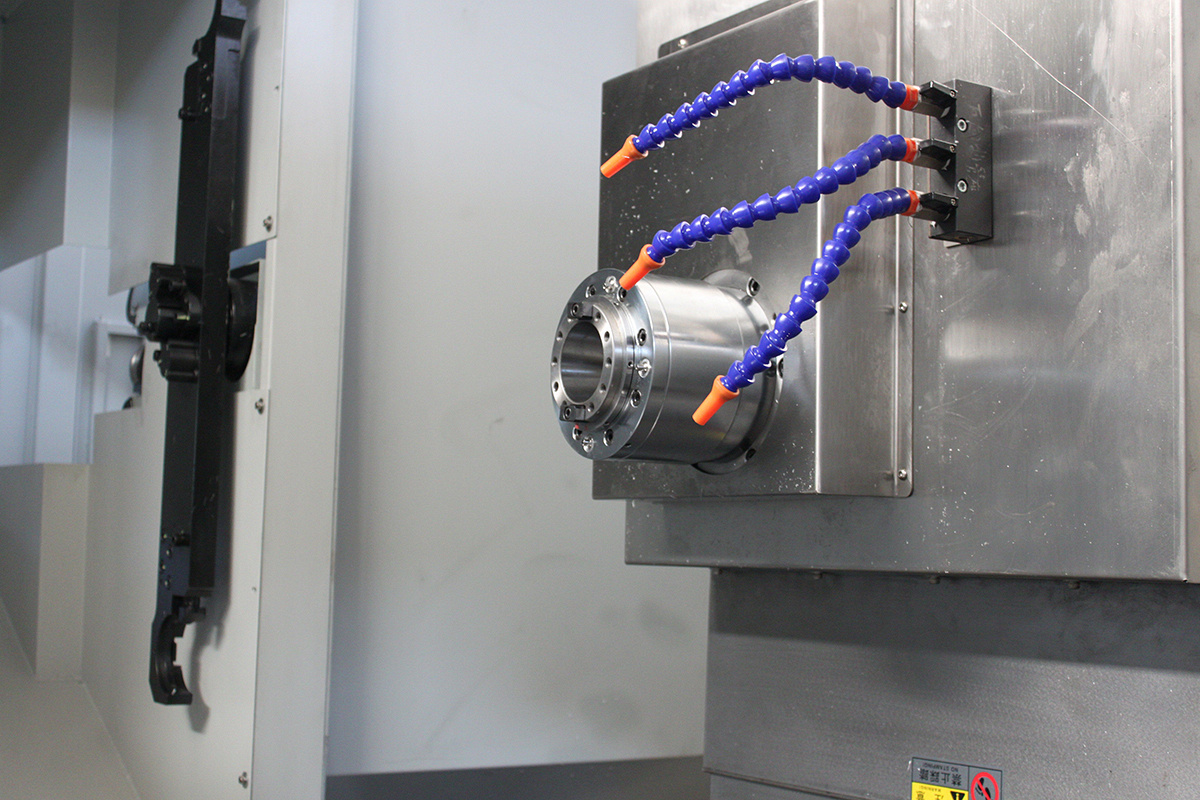

Шпиндель

Частота вращения, об/мин
6000
Шпиндель
KENTURN
Конус
BT50 / SK50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
15 / 18,5
Макс. крутящий момент шпинделя, Нм
143,3
Тип привода шпинделя
Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
3 / 3 / 3
Мощность помпы СОЖ, кВт
0,7 (3)
